A pontmegfogásos üvegkorlátok esetében már a szerkezetépítés során gondolni kell a megfelelő fogadószerkezet kialakítására. A biztonságos rögzítéshez minimum 310mm magas és 100 mm mély, egybefüggő betonfelületre van szükség a korlát teljes hosszában.

Mivel a pontmegfogók oldalirányból kerülnek rögzítésre, a megfelelő méretű betonmag megléte alapvető feltétele a biztonságos kivitelezésnek.

Milyen betonfelület szükséges?

Beltéri korlát esetén a rétegrendet úgy kell kialakítani, hogy a korlát teljes hosszában és teljes magasságában legalább 100 mm mélységű, egybefüggő betonfelület álljon rendelkezésre.

A pontmegfogók elhelyezéséhez minimum 310mm magas betonfelület szükséges, amely biztosítja a rögzítési pontok megfelelő távolságait és a szerkezet teherbírását.

Hogyan történik a rögzítés?

A pontmegfogókat rozsdamentes acél szerelvények alkotják, amelyek gumibetéttel szorítják meg az üveget. Ez megakadályozza az üveg sérülését és biztosítja a megfelelő erőeloszlást.

A rögzítés 80 mm mélységben, vegyidűbeles technológiával történik. A vegyidűbeles rögzítés előnye, hogy nem feszíti a betont, így a terhelés egyenletesen adódik át a szerkezetnek.

Milyen üveg alkalmazható?

Pontmegfogásos korlátok esetén minimum 8+8 mm vastagságú TVG/VSG KP ragasztott biztonsági üveget alkalmazunk.

A ragasztott biztonsági kialakításnak köszönhetően egy esetleges sérülés esetén az üveg egyben marad, így továbbra is ellátja védelmi funkcióját.

A pontos üvegvastagságot minden esetben a méretek, a rögzítési mód és a vonatkozó terhelések figyelembevételével kell meghatározni.

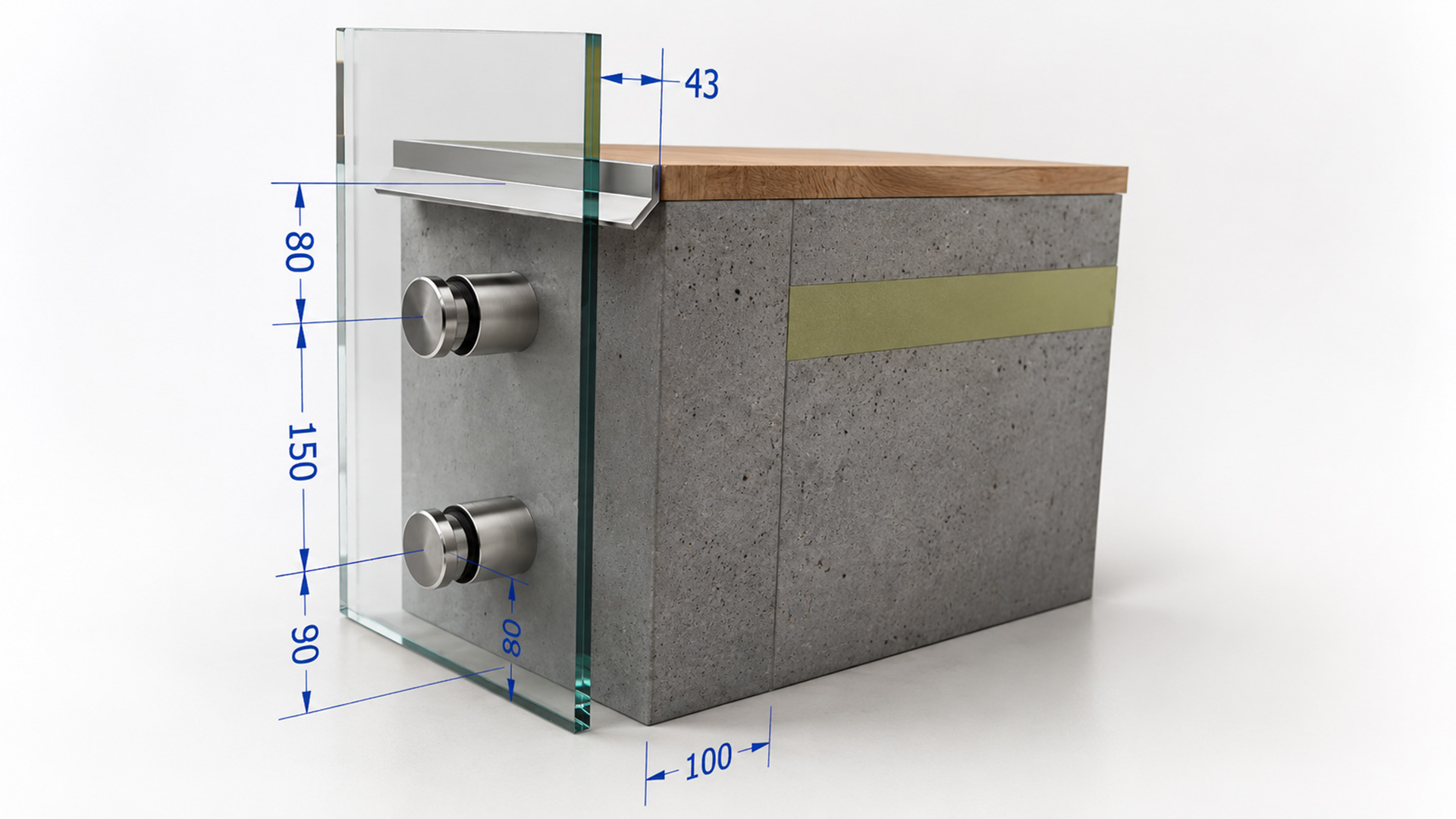

Fontos méretezési szabályok

A pontmegfogásos rendszereknél az üveg furatainak és az üveg széleinek megfelelő távolságai kulcsfontosságúak.

A pontmegfogók tengelyének az üveg élétől legalább 80 mm távolságra kell elhelyezkednie.

Az alsó pontmegfogás szintén minimum 80 mm-re található az üveg alsó élétől.

Az üveg és a fal síkja között általában 43 mm távolság marad. Ez a távolság lehetővé teszi a korlát és a homlokzati felület egyszerű tisztítását, biztosítja a szerelvények szükséges állítási lehetőségét, valamint esztétikai szempontból is kedvező megjelenést eredményez.

A pontmegfogások közötti függőleges távolság minimum 150 mm lehet. Ennél kisebb távolság az üveg statikai viselkedése miatt nem alkalmazható.

Milyen felületre szerelhető a pontmegfogásos korlát?

A pontmegfogásos üvegkorlátoknál a megfelelő betonmag kialakítása mellett a kész felület minősége is kiemelten fontos.

A korlát rögzítési síkjának a glettelést és festést követően lehetőség szerint teljesen síknak kell lennie. Javasolt, hogy a fogadófelület függőlegessége és síktartása egyaránt legfeljebb ±2 mm eltérést mutasson.

A pontmegfogók menetes szárral kapcsolódnak a fogadószerkezethez, ezért nagyobb felületi eltérések esetén a szerelvények ugyan még beállíthatók, azonban az állításhoz szükséges menetes részek részben láthatóvá válhatnak. Ez statikai problémát nem jelent, ugyanakkor esztétikai szempontból kedvezőtlen megjelenést eredményezhet.

A megfelelő síktartás biztosítja, hogy a pontmegfogók egységesen illeszkedjenek a felülethez, a korlát letisztult megjelenésű legyen, és a rögzítések a lehető legesztétikusabban jelenjenek meg.

Miért fontos a korai tervezés?

A pontmegfogásos üvegkorlátoknál a megfelelő betonfelületet még a szerkezetépítés során kell figyelembe venni.

Ha a korlát helye már a tervezési fázisban ismert, a szükséges fogadószerkezet egyszerűen kialakítható, és a későbbi korlátbeépítés gyorsan, bontás nélkül elvégezhető.
